KOMPLETTE ANLAGEN FÜR DIE INDUSTRIE

Beratung - Planung - Lieferung

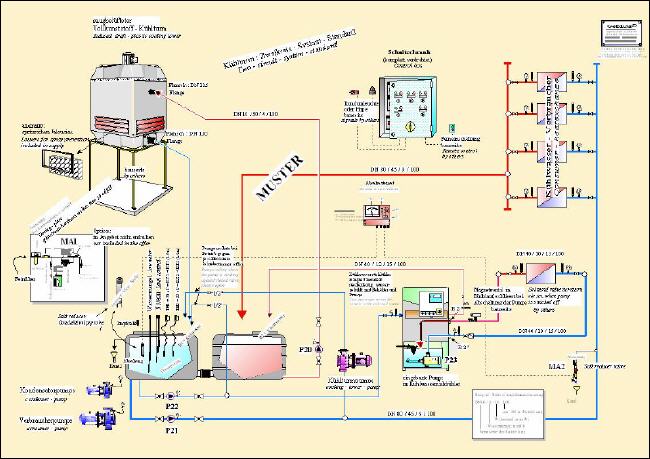

Komplette / Kälteanlage: Kombination Kühlturm und Kältemaschine - ein Teil der "Verbraucher" wird mit "Kühlturmwasser" (ca. 25oC) und ein anderer Teil der "Verbraucher" wird mit "Kaltwasser" (ca. 6oC) versorgt. Die Kältemaschine wird mit "Kühlturm- Wasser" gekühlt.

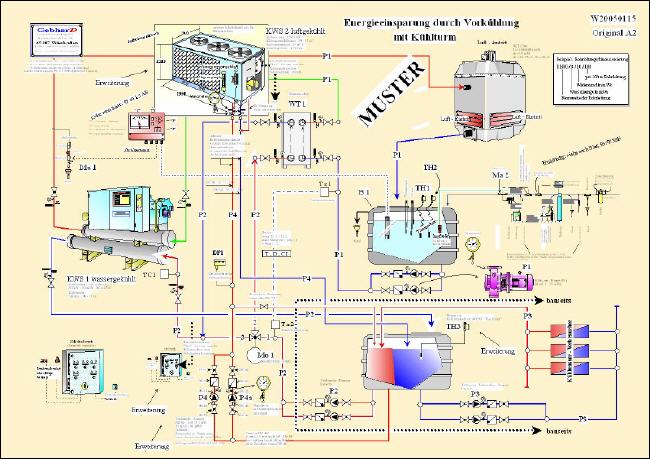

Komplette Kühlturm/Kälteanlage Das vom den "Verbrauchern" zurückkommende Wasser wird (getrennt durch einen Wärmetauscher) von einem Kühlturm "vorgekühlt". Dadurch ergibt sich eine grosse Energieinsparung (in Abhängigkeit der Betriebsbedingungen bis ca. 70 %). Nachträglich wurde die Anlage mit einer luftgekühlten Kältemaschine erweitert.

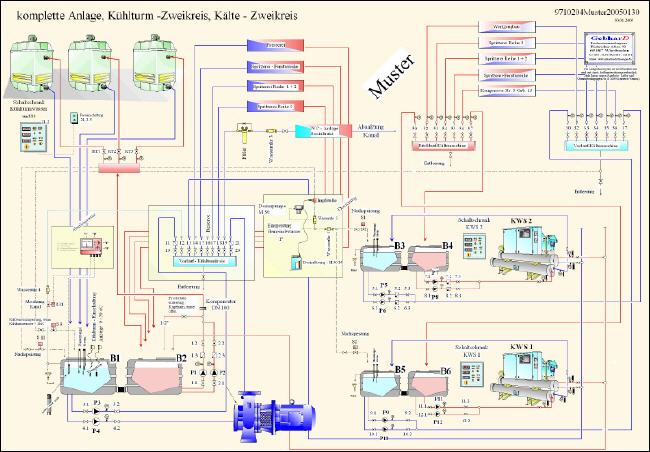

Komplette Kühlturm - Kälteanlage mit Vorkühlung: für drei verschiedene Temperaturen. 25oC Kühlturmwasser, 10oC Kältemaschine , 5oC kleiner, steckerfertiger Kühlwasserrückkühler . Mit "Vorkühlung" der Kältemaschinen.

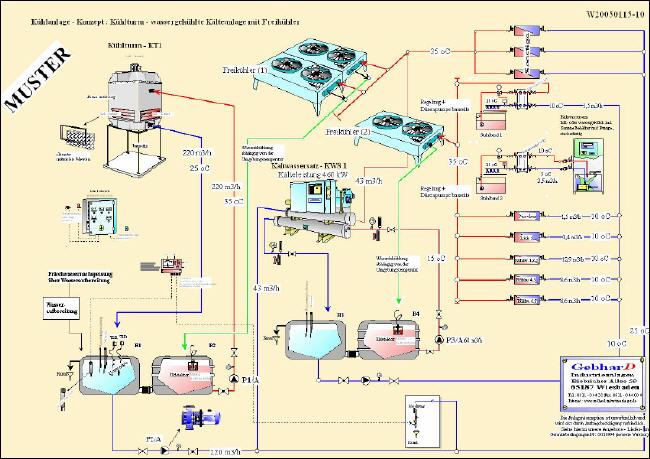

Kühlturm - Kälteanlage: ...ein Kühlturm war der Anfang. Alle weiteren Anlagenteile kamen nach und nach dazu.


Vormontage der Anlagenteile

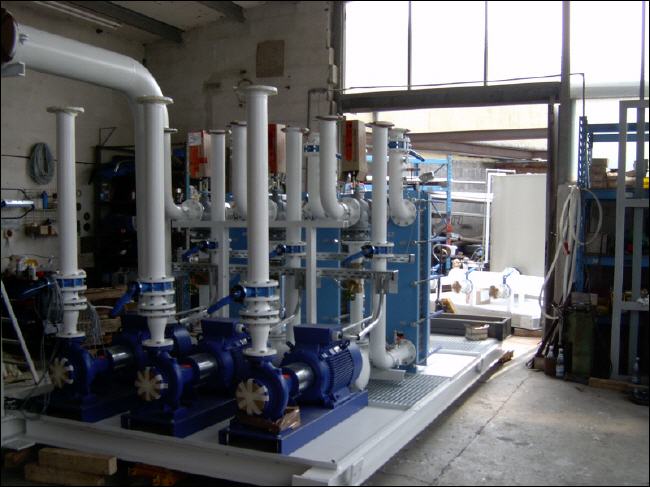

Vormontage der Anlagenteile für eine Kühlturmanlge.   Die vormontierte Anlage wird in transportfähige Teile zerlegt und auf der Baustelle wieder zusammengesetzt.   Transport der Anlagenteile mit Kran.
komplette Anlage - Montage vorOrt  Die Behälter werden auf die Anlagenkomzeption ausgelegt  Zwischenbehälter mit allen Anschlüssen für die Montage vor Ort vorbereitet.

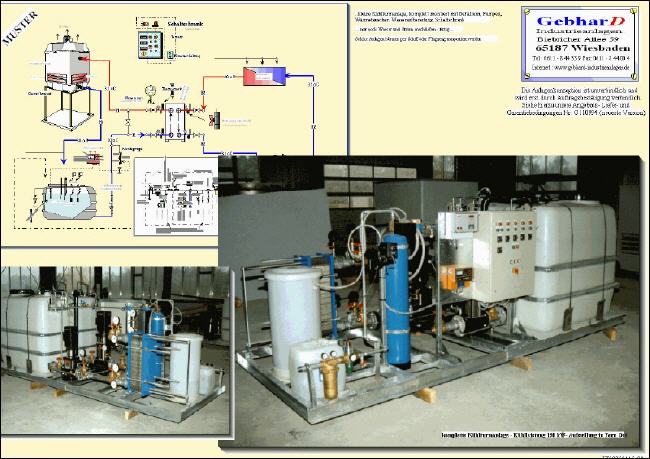

Komplette Anlage im Werk vormontiert: Kleine Kühlturmanlage auf Grundrahmen vormontiert. Komplett mit Behältern, Pumpen, Wasseraufbereitung, Schaltschrank, vorbereitet für Lufttranport.


...Vormontage der Anlagenteile für eine Kühlturmanlage (aus Transportgünden geteilt), Zusammenbau auf der Baustelle


Einbringen und Montage vor Ort

Querstromkühler 3 Stück, die Unterschalen sind miteinander verbunden.   Druckbelüfteter Voll - Kunststoff - Kühlturm. Montage der Schalldämpfer auf der Baustelle.   Einbringen eine Grundrahmens für eine Kühlturm.   Voll - Kunststoff - Kühlturm auf einer Stahlunterkonstruktion montiert. Der Tranport eines Kühlturms mit diesen Abmessungen erfolgt in zwei Teilen.

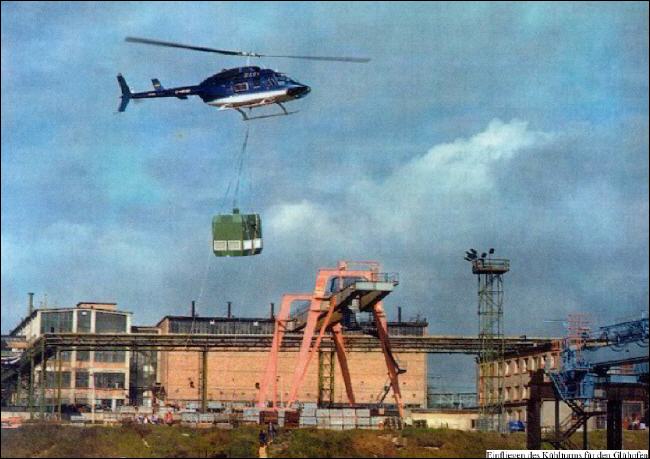

Einbringen eines Kleinkühlturms ...wenn der Transport sehr schwierig ist, kann auch mal der Hubschrauber den Kran ersetzen.
